续---简单的模型上贴图方面的教程，新手向

上次的教程其实是没写完的，http://www.tbwlm.cn/forum.php?mod=viewthread&tid=455192&extra=，想了还是把它写完吧~http://www.tbwlm.cn/forum.php?mod=viewthread&tid=455128，还是那位贴友的求助为例子
就以上链接的那个模型仅仅用wme是完成不了的，大家还需要mdlvis，以下是附件，需要自取

游客，如果您要查看本帖隐藏内容请回复

接下来的教程是建立在第一个链接的操作完成后的

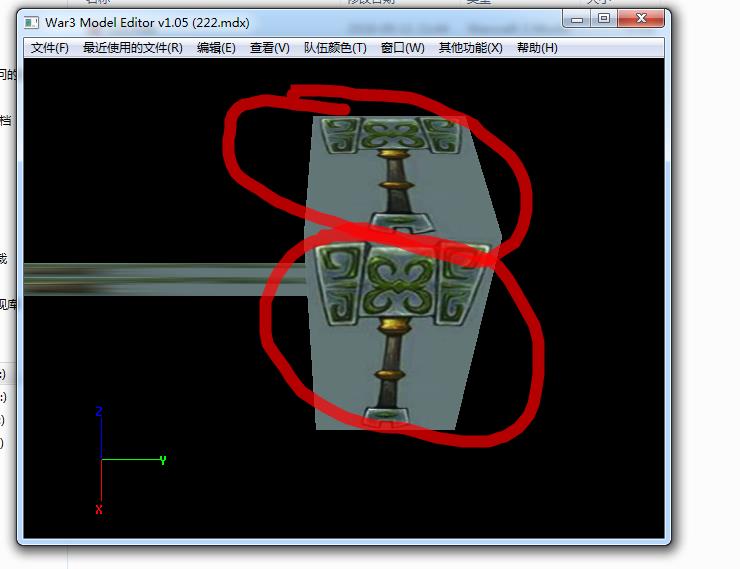

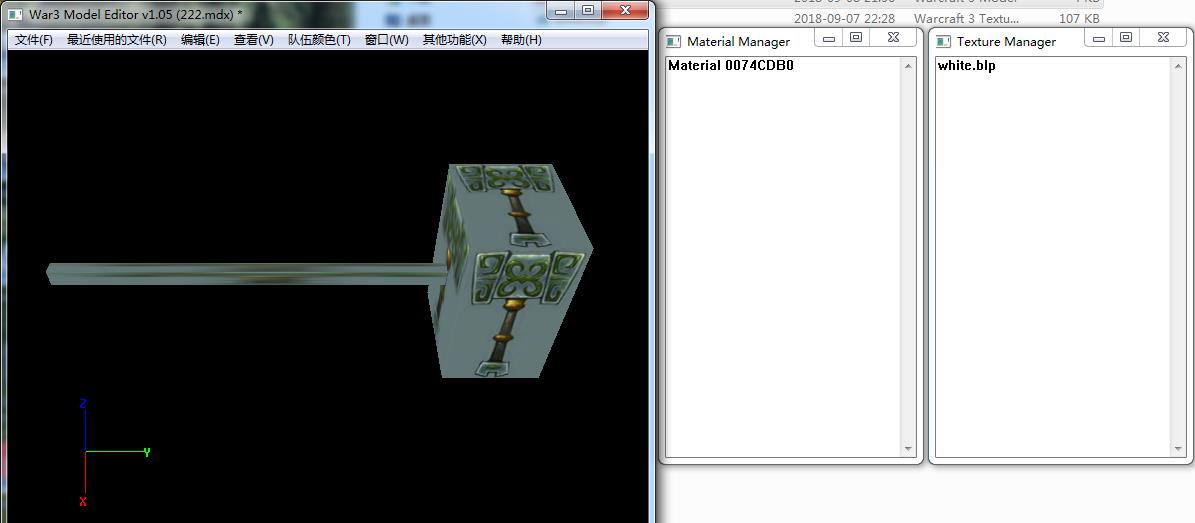

那么。完成后就是：

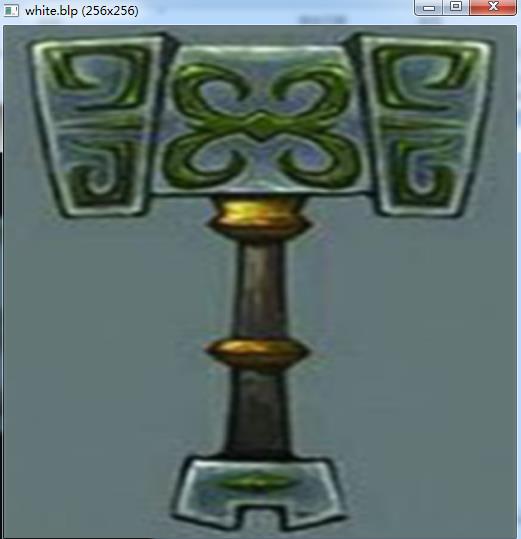

这样子，你不禁会想，世界上为啥会有这种丑东东！？别急，如果你看过这个模型的贴图的话：

就会发现，这个模型把各个面（垂头部分，把柄部分是贴图太扁看不出来）都把这个贴图附着上了，那么这就涉及改点在贴图上的分布了（俗话说的要设置uv了，uv就是贴图），这就需要用到mdlvis上的uv编辑器了~！~！~！（先说明一下，这是原模型作者在做模型的时候贴图设置错误导致的，一般学习转模型格式的人不会碰到这样的样子，但我是以这个例子，让大家接触mdlvis，而且，这个会了，转模型格式常常碰到的某些问题也可以解决），那么打开mdlvis~

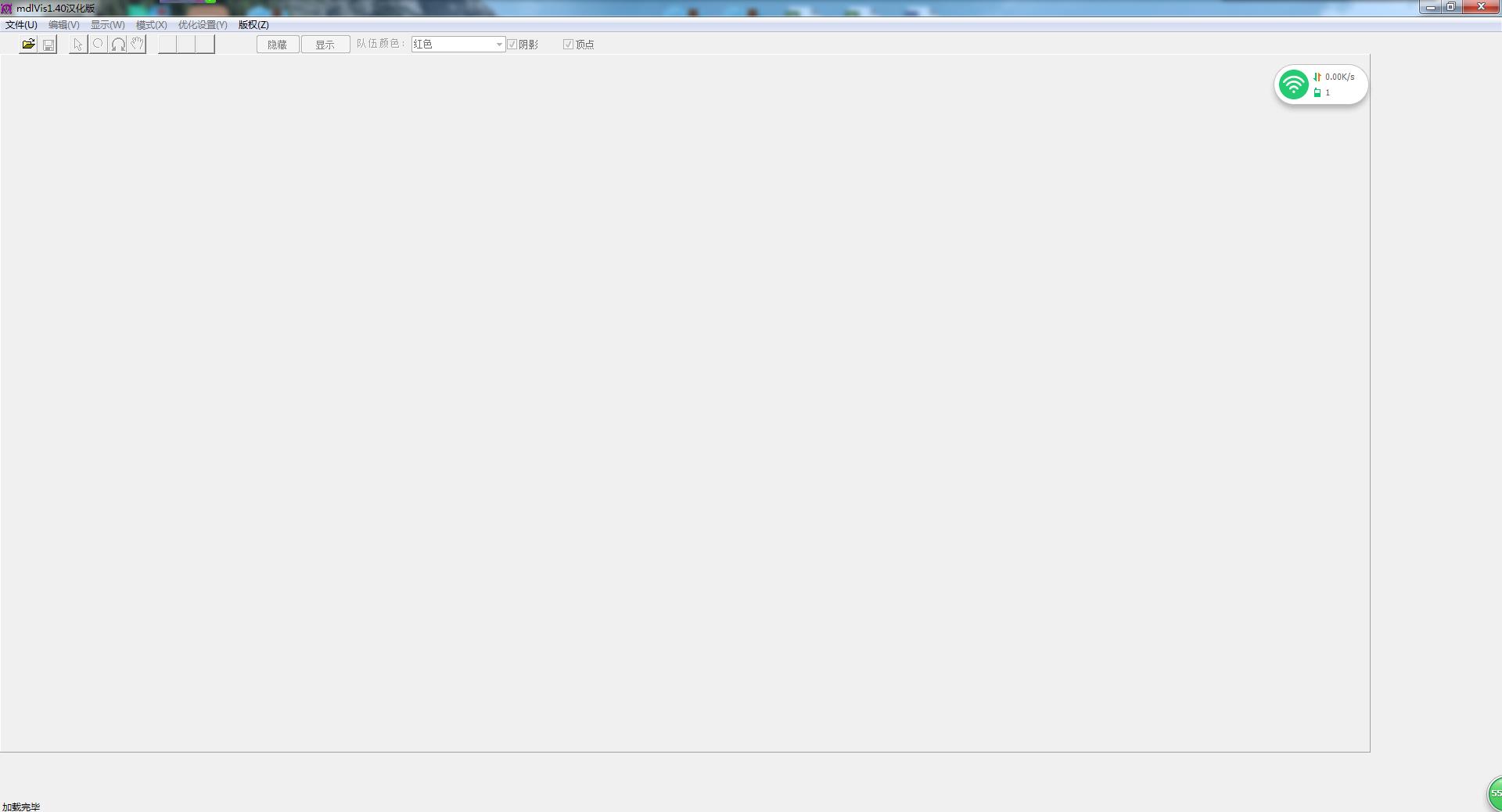

就是这个了界面了，我用的是中文版的

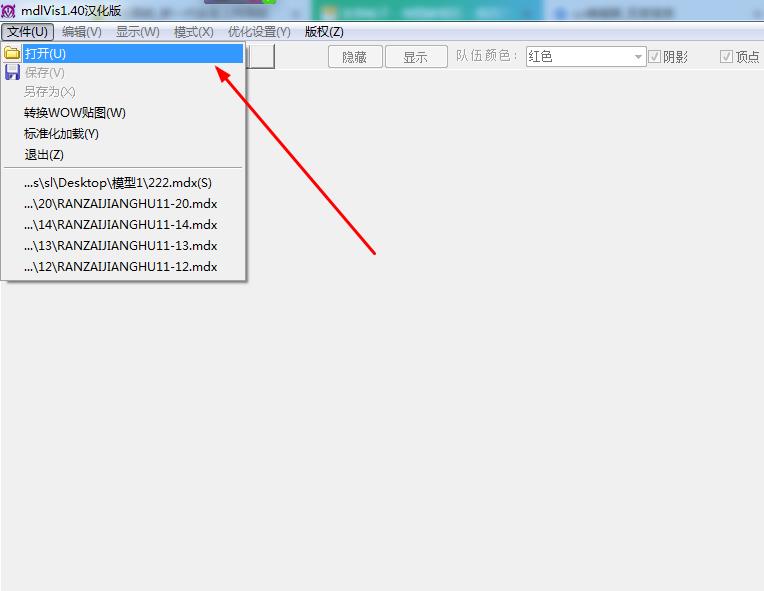

接下来打开模型：

找到选中模型就不截图了吧……

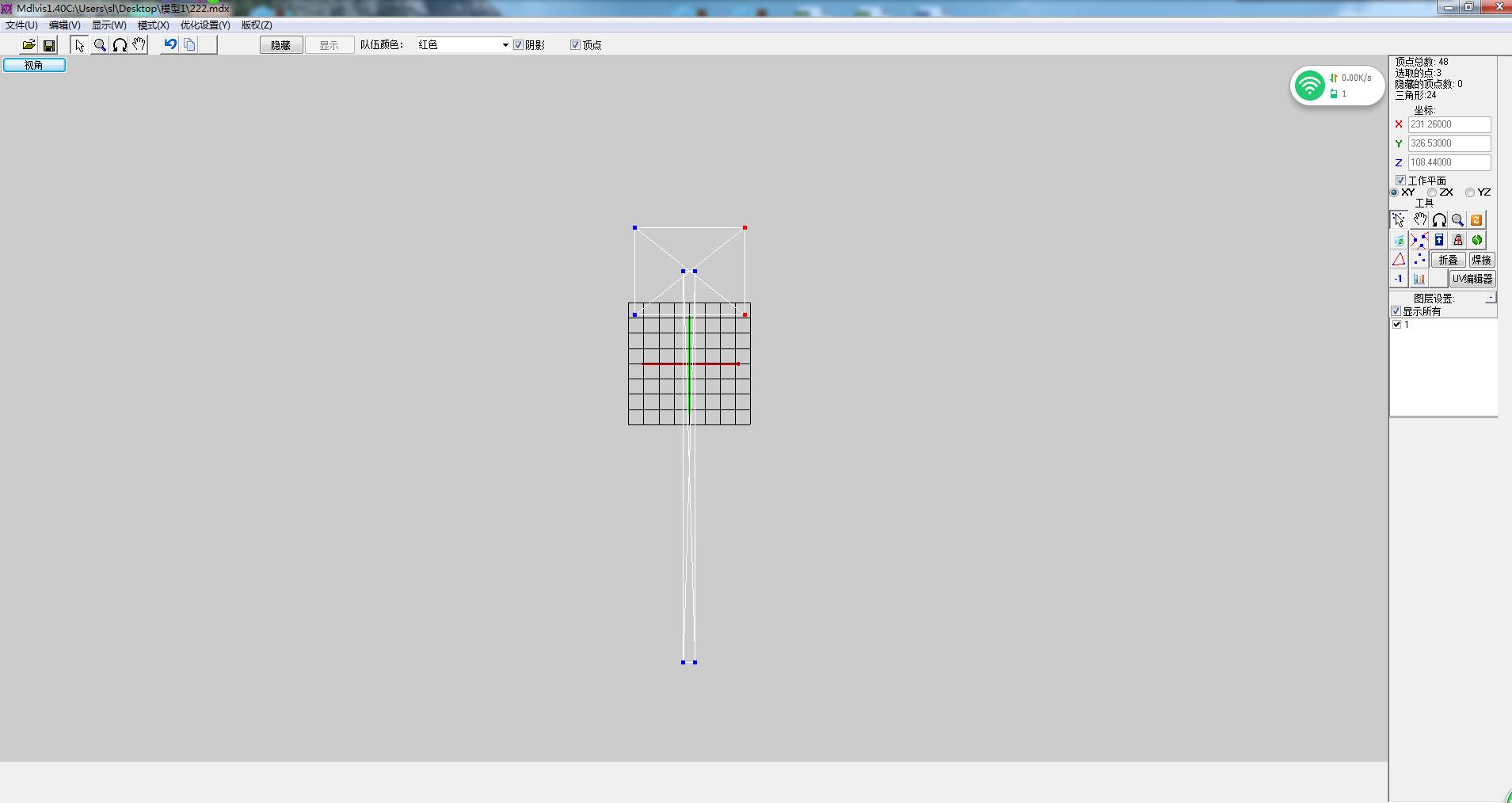

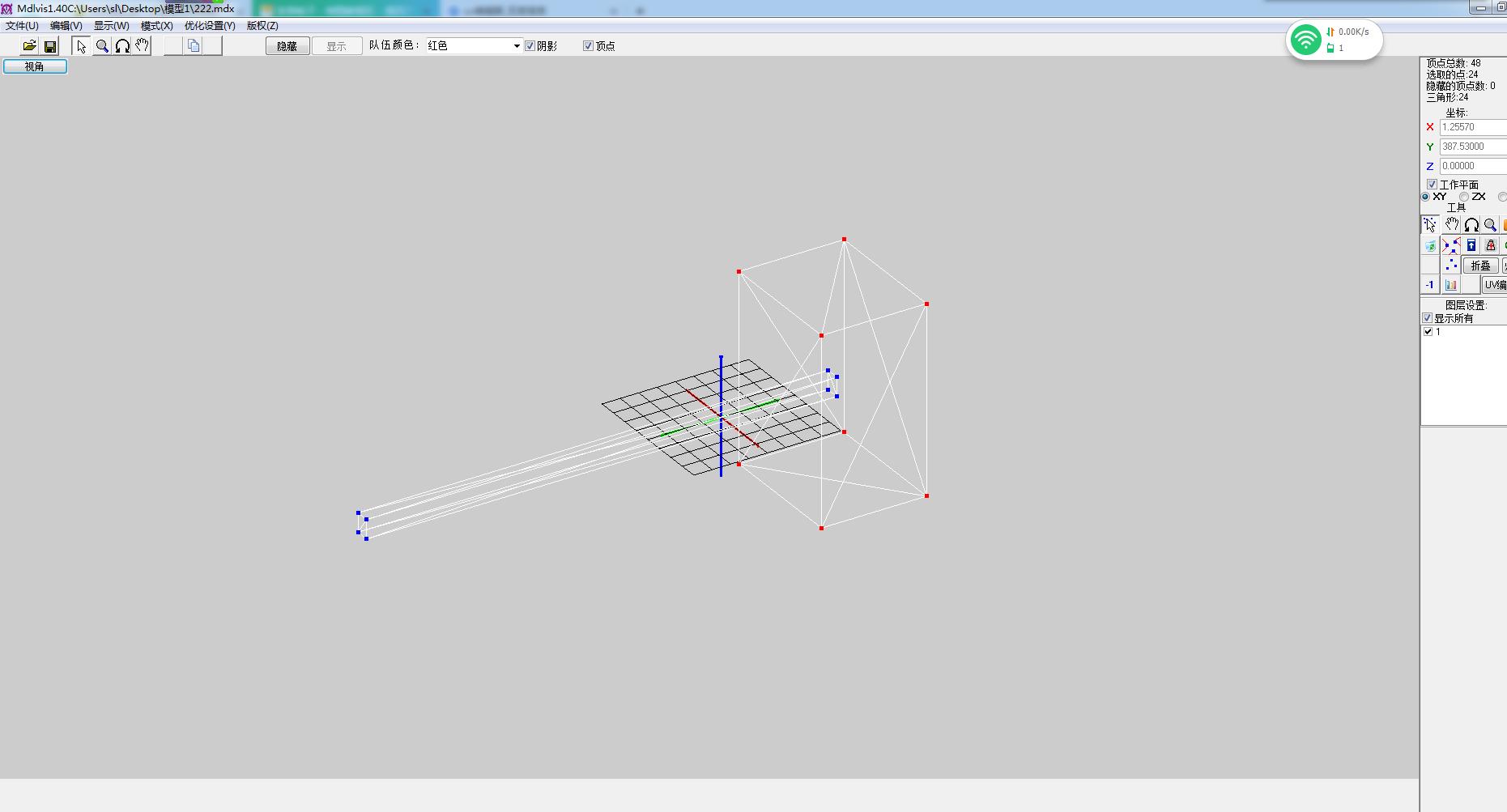

就是一下界面

会发现图中有一些点和线，就是这些点和线构成了锤子模型

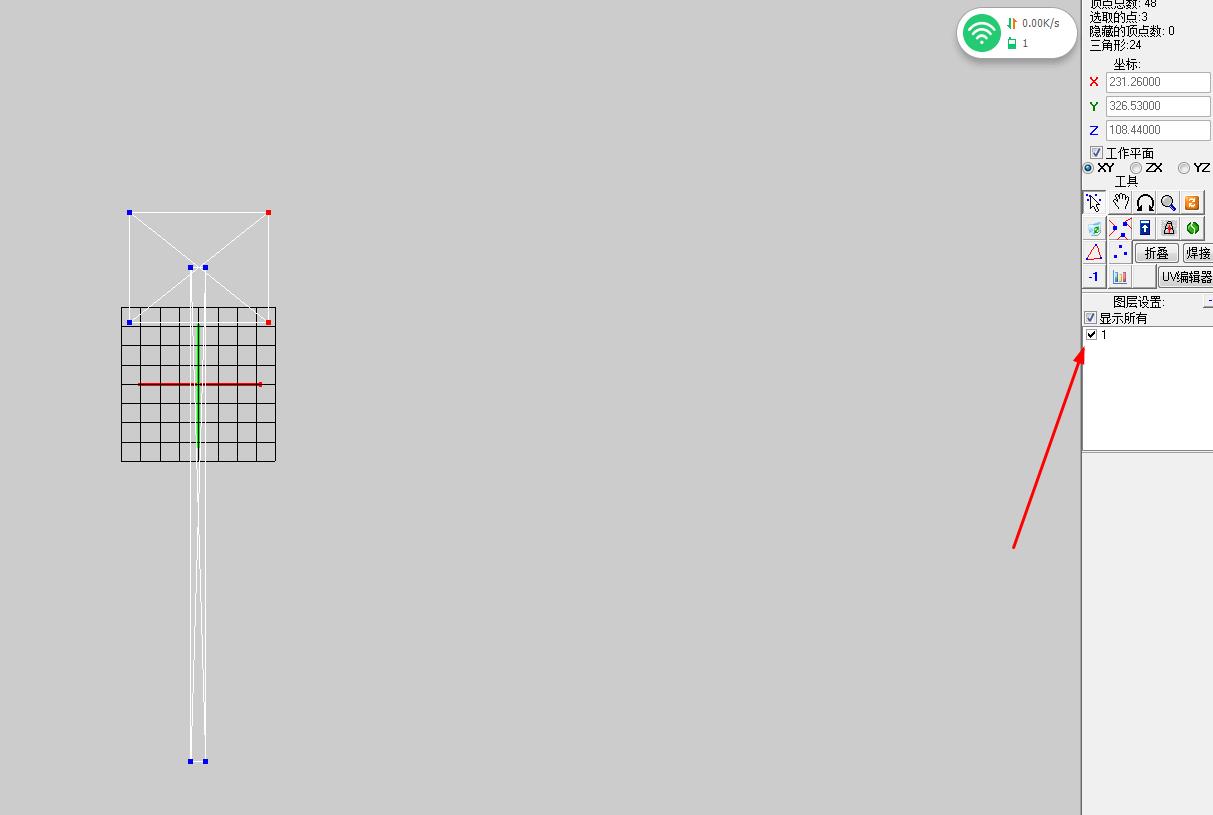

在做接下来的事情之前先确保选定了那个√，不同模型右边的选项数量不一样，这个数量表示模型的多边形数量（大概是，其实也不是，因为这儿的数量有时候与wme里面的多边形的数量不同，有人知道的话请告知一下，只不过我觉得没有必要太了解这个）
只有勾中了，你才可以选择这个多边形围绕着的这些点，你不点√就不会显示这些点
鼠标左键长按框住这些点，选中就会变成红色，不选中是蓝色，

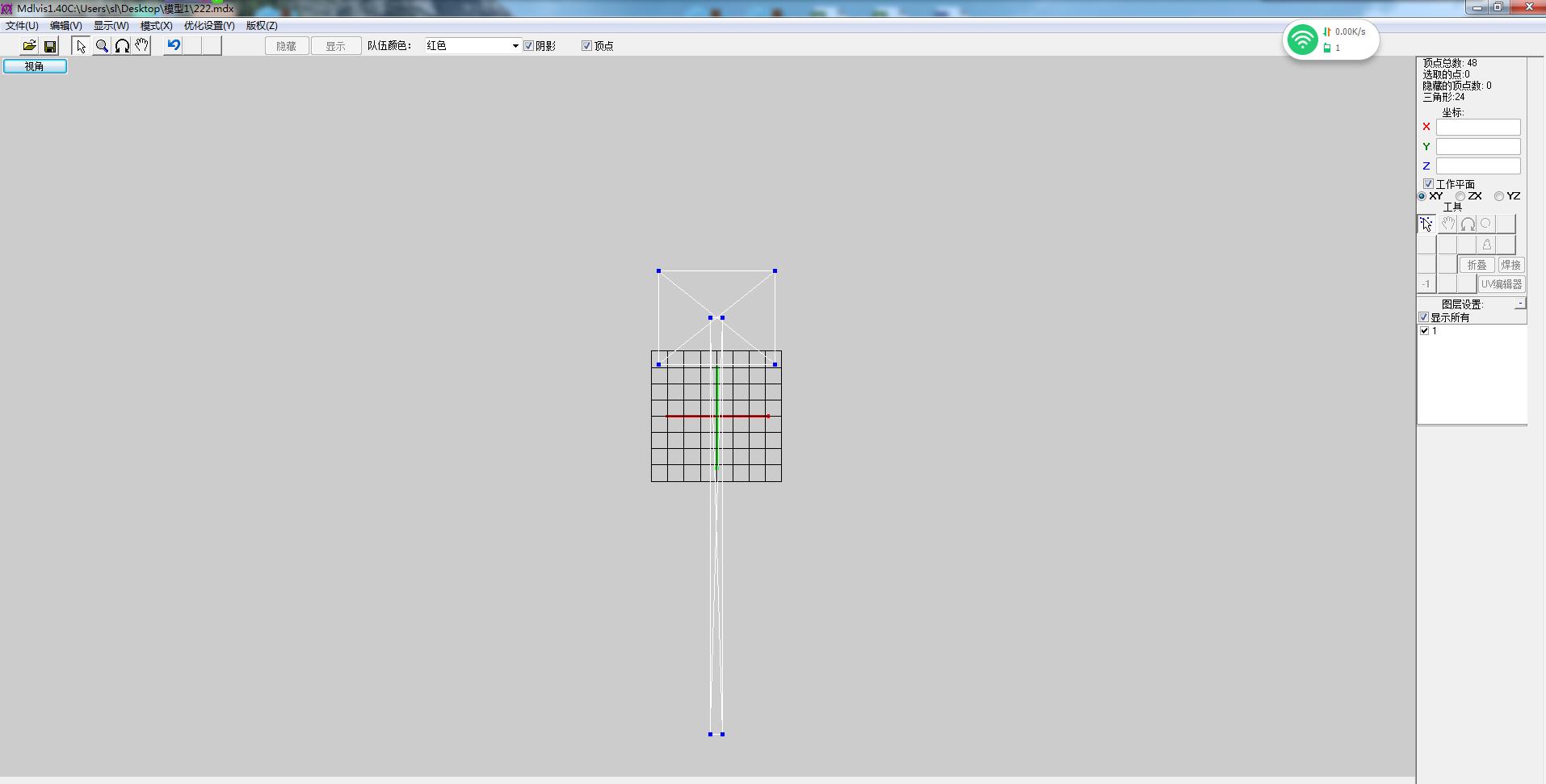

这下全选中了
你也可以只选中部分点修改，这儿我需要全选先观察uv编辑器，

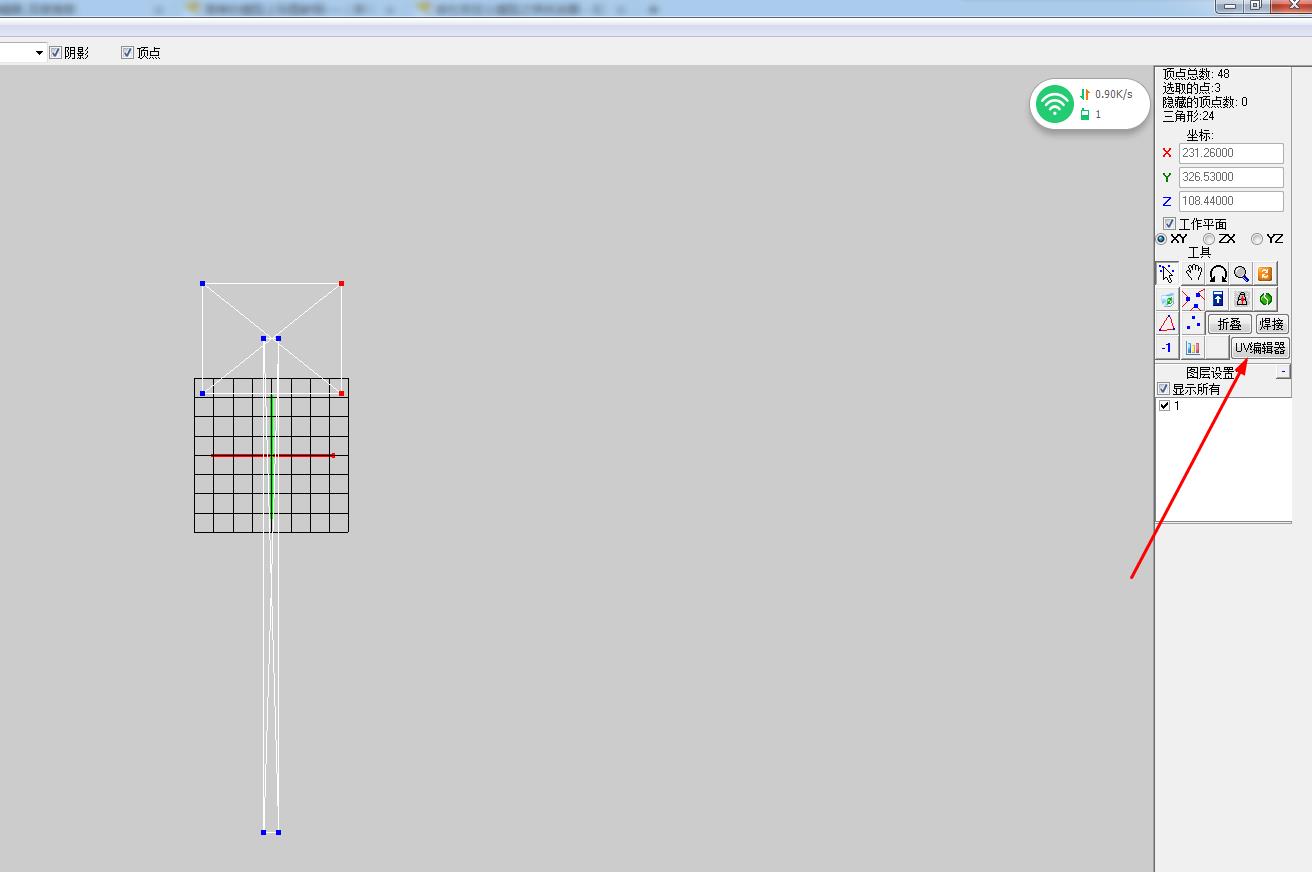

点击就行

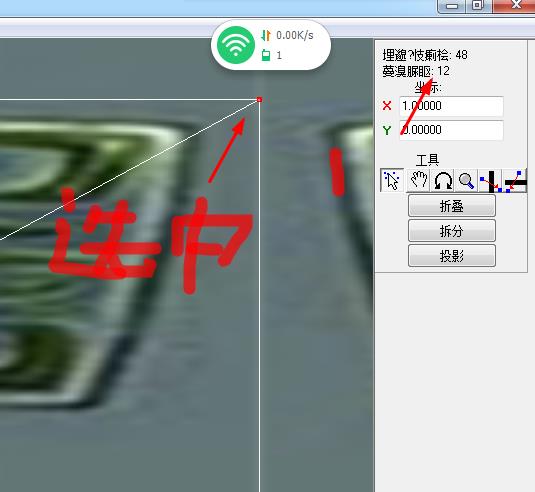

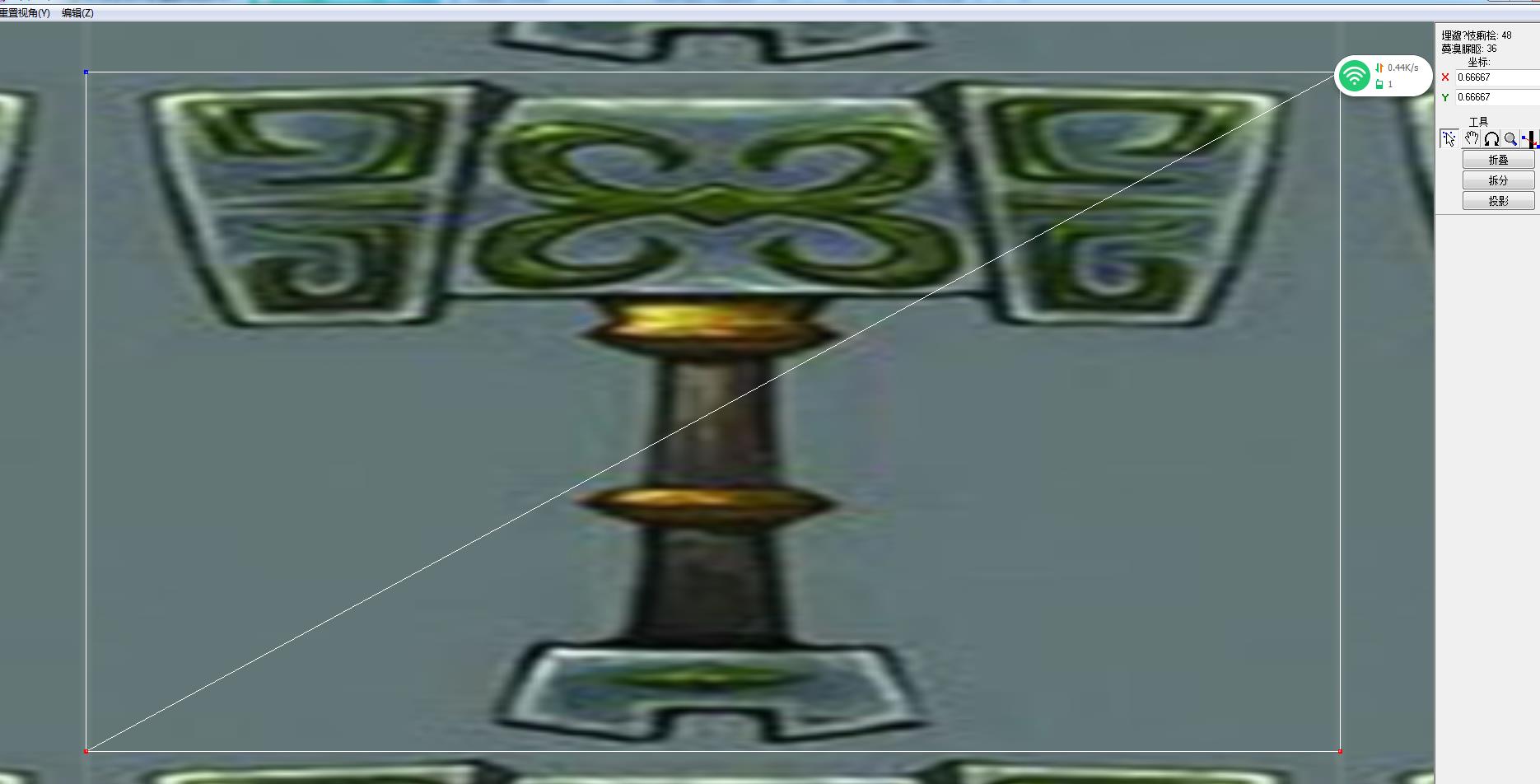

出现：
（注意这儿的点不只是4个，因为有些点重叠起来了，所以看不到了），滑动滚轮可以缩放大小
经过你强大的空间想象能力，你可以联想到这个图的垂头部分都是这样子的原因了，这些点所围住的矩形显示的图案就是锤头部分的样子
，那你灵机一动就明白了一切，不禁会想是不是只要把点动一下，图案是不是会发什变化呢？
先说明一下按下a快捷键就可以选择点了，m快捷键就可以移动点，只不过在这儿我们先不忙移动点，因为我上文说过，我们选中的不只是锤头部分的点，所以我们需要回到上界面重新选择锤头部分的点，，

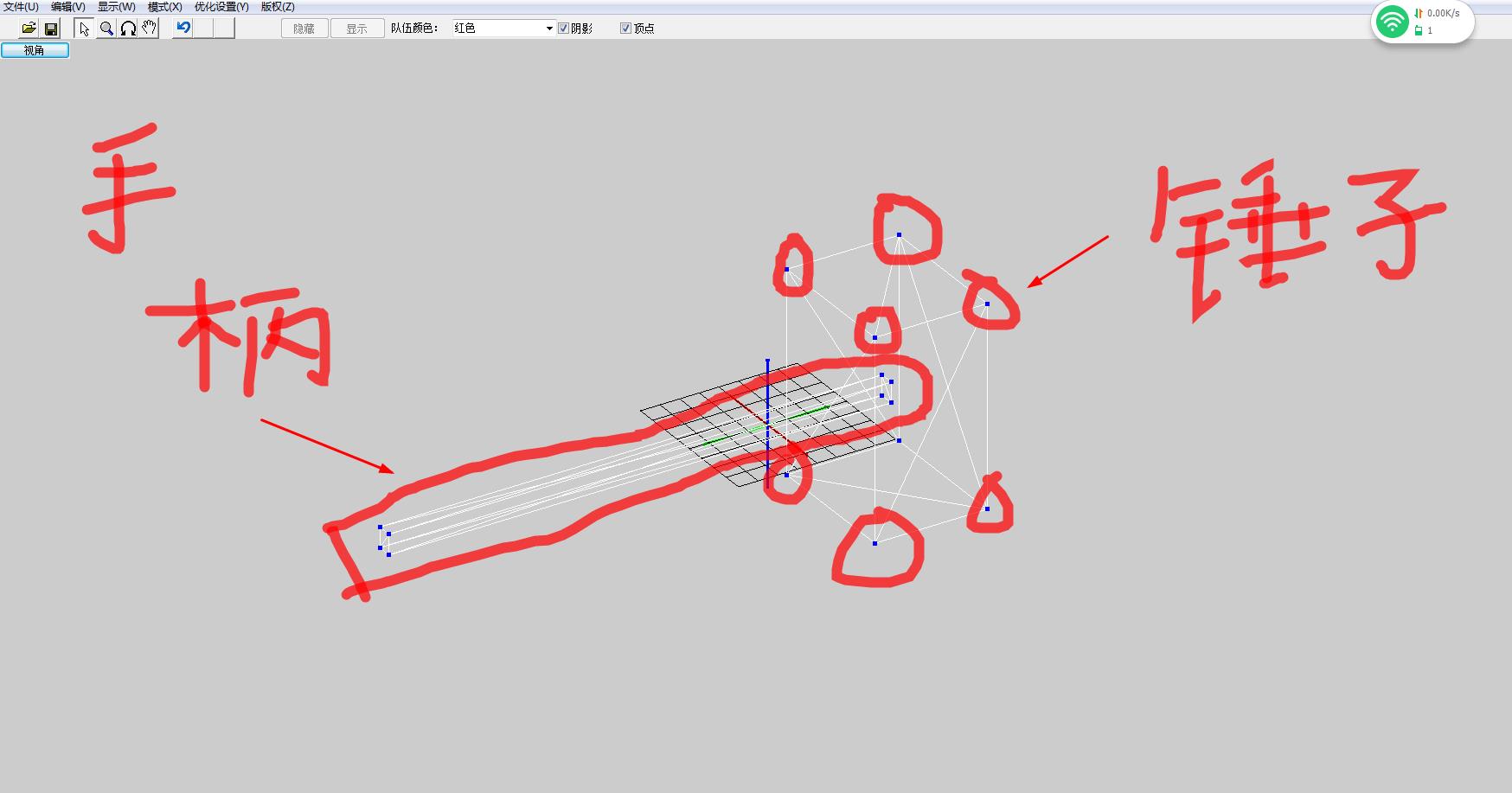

回来这个界面，按一下鼠标的滚轮，左键长按拖动界面，就可以看到立体的样子，查看模型点的分布

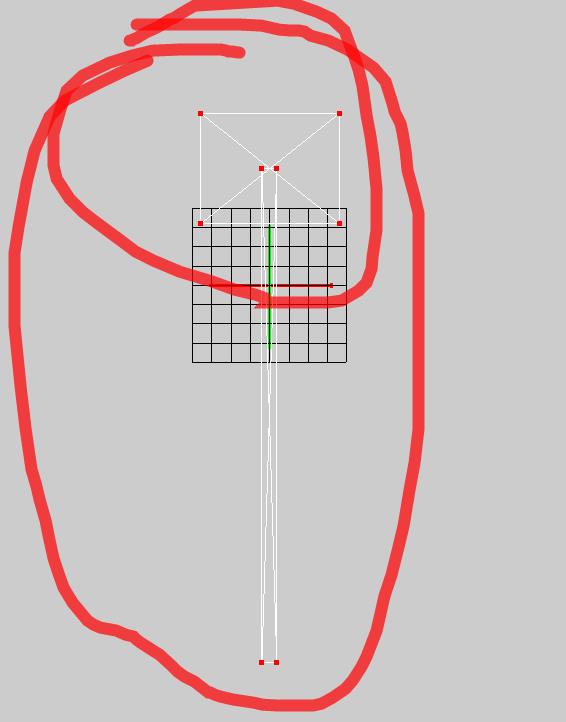

不难看出：

，我们只需要a键+shift键多选这8个点，再点击uv编辑器修改
回到这个界面，按下a键框中所有点，开始构思你想要的锤头图案、、

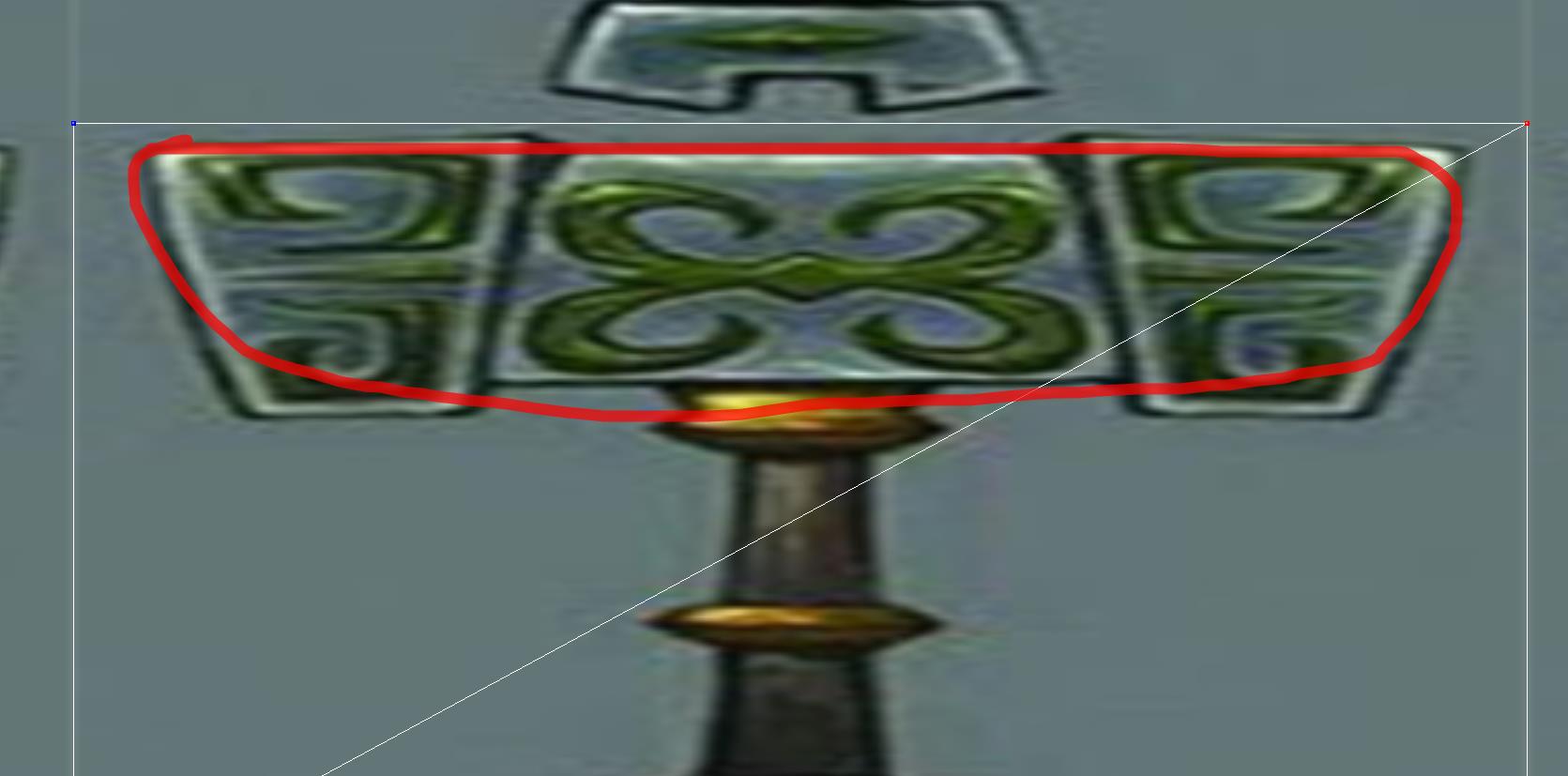

我想要的就是图中红色框住的部分，那么就移动点框到红色圈圈部分就行啦~在说明一下，a键是选择点，m键是移动点，记住快捷键事半功倍~~~！！！

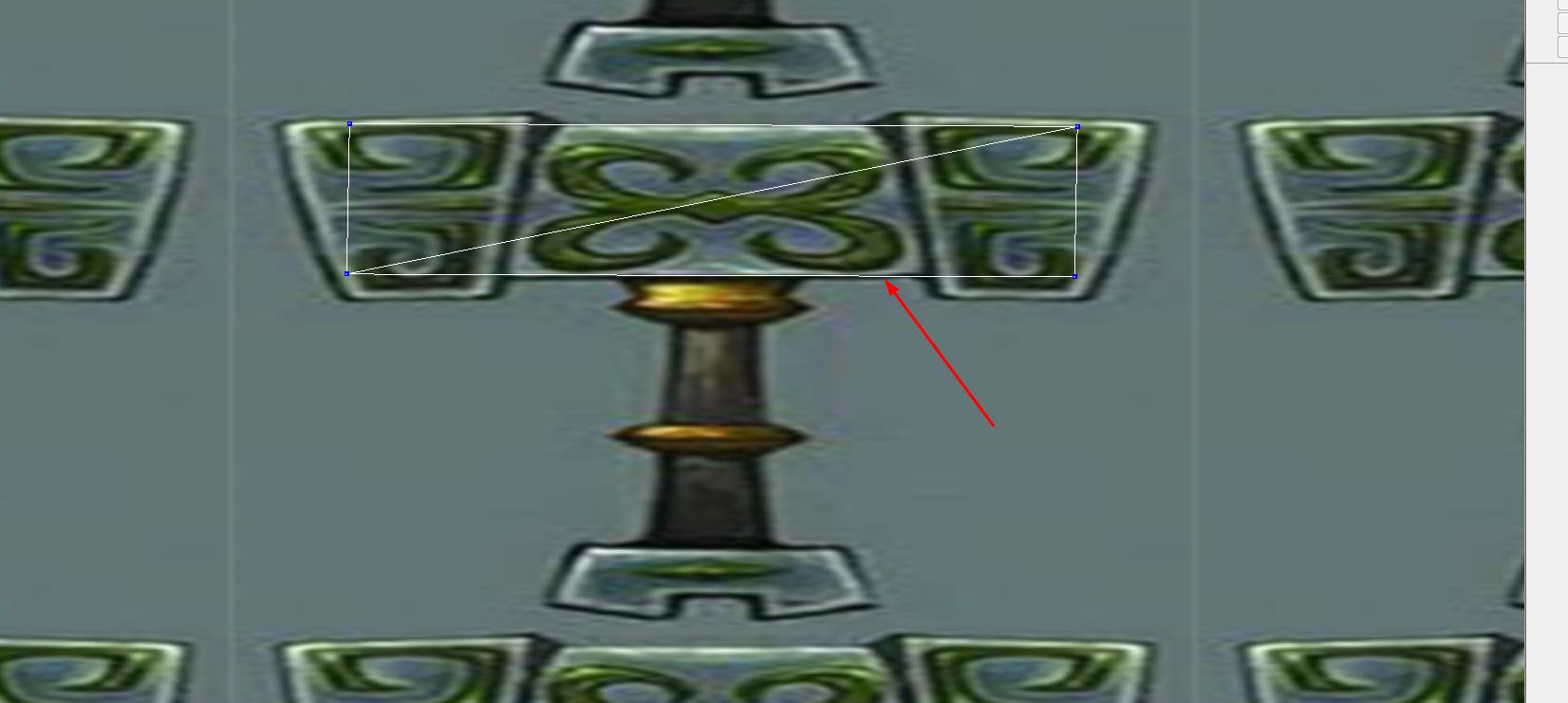

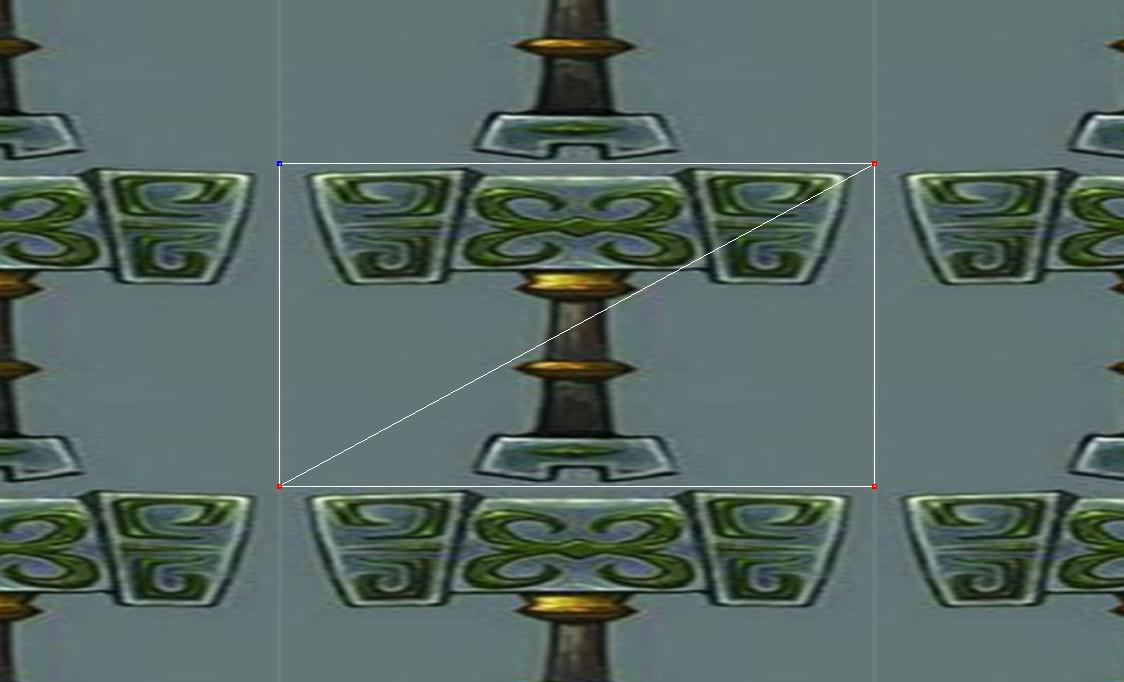

我把点框到这儿，至于为什么是这儿你可以自己试一下其它地方的效果，选好之后就退出uv编辑器，右上角点×，回到原来界面

，那我想知道自己改的到底好不好，怎么看效果呢？
很简单：

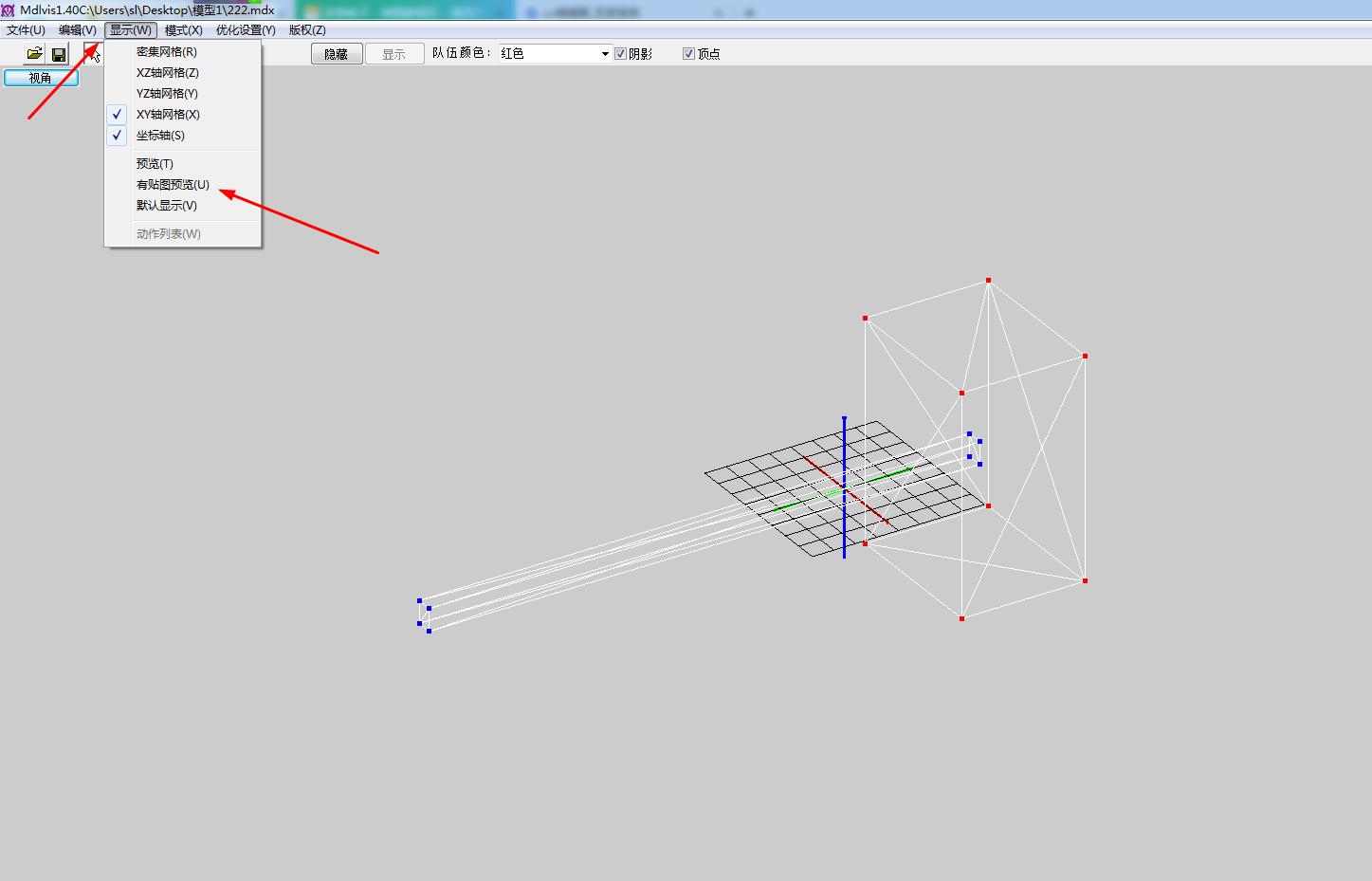

按照图中箭头点击，就会出现：

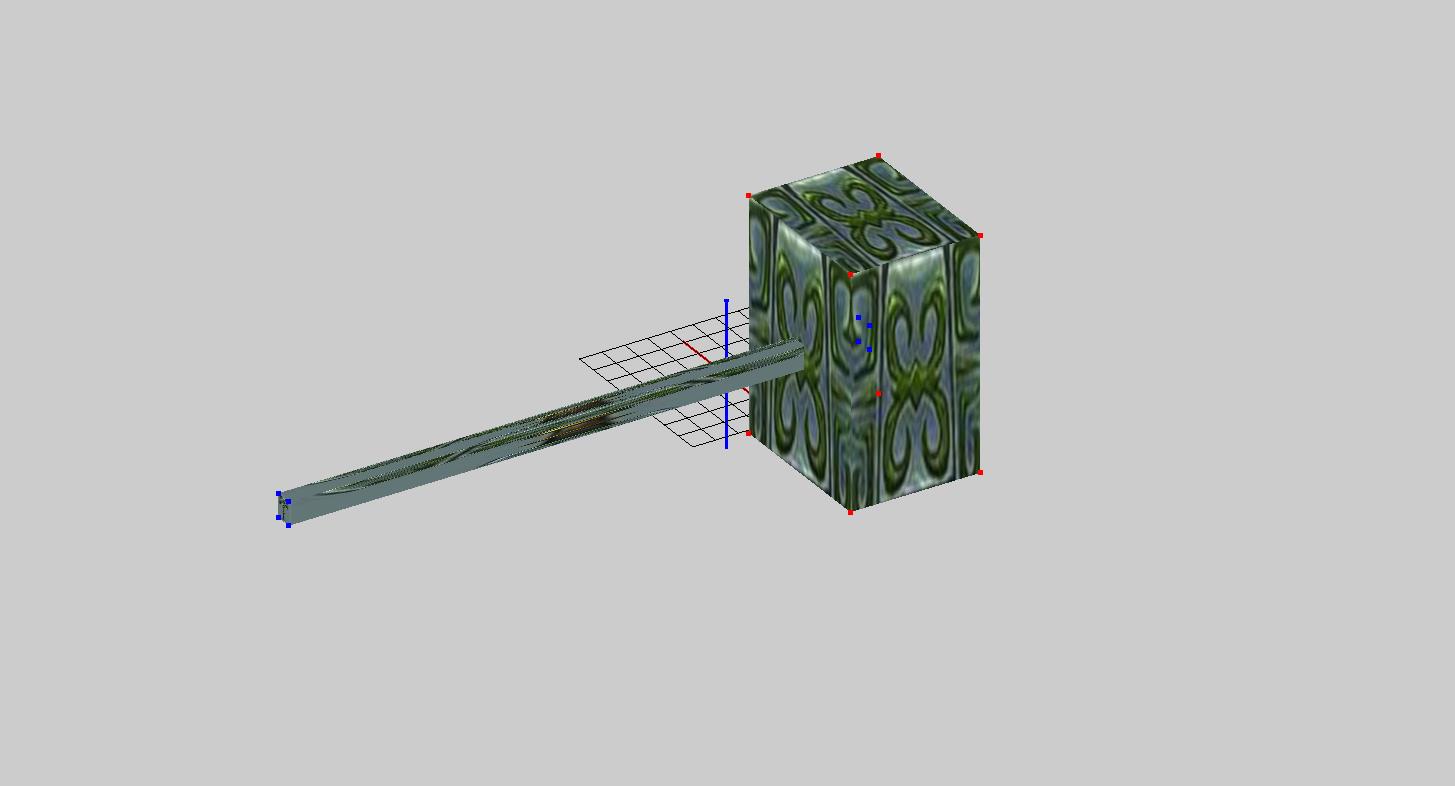

果真就是自己想象中的那样~
那么，接下来就是改柄手了
，使用滚轮+a键选取点，选中手柄的点，再点击uv编辑器，m键移动点（如果在uv编辑器里面有什么错误操作的话，可以用ctrl+z撤销动作或者ctrl+y回到上个动作），手柄怎么改我就不多说了，都是上述操作~~~



我是学习过多格式模型转mdx的，一般转过来都会出现模型贴图变形等现象，其实都是一样用mdlvis稍微改一下点在贴图上的分布，都可以轻易解决，但模型这工作很累的点在于，好的模型的多边形非常多，你要重复这些枯燥的操作非常多次

好的，终于写完了，顺便一提，我早前在帖子里面问过

这个是干啥的？

听风雨声 发表于 2018-9-11 21:46
这个是干啥的？

这只对于接触模型制作相关的新人来说有帮助而已

感谢楼主在百忙之中写出这个帖子！非常感谢！

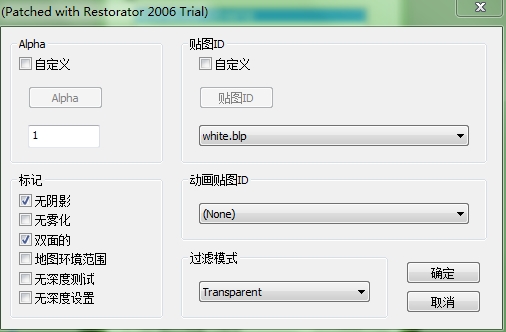

楼主请看图！-

-

-

-

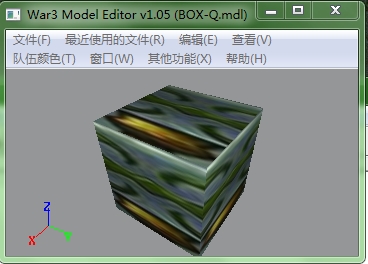

这是WME里面的
-

-

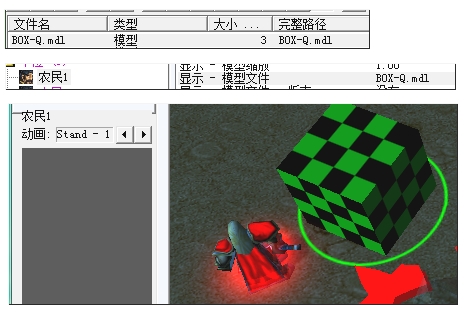

这是YDWE里面的
-

-

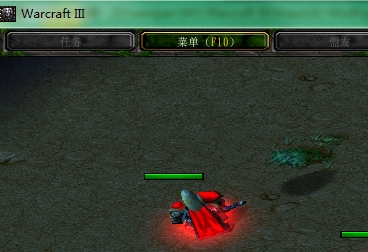

这是游戏里面。-
阴影的位置就是，问题是：没有贴图，不能选取。
-
-如果用带路径的贴图，就是白色的方形！
-
我只想在游戏里面显示贴图，其他不用管！
-
期待您的回复！

玩个锤子哦，画个锤子哦

AKGS7707 发表于 2018-9-12 21:26
楼主请看图！-

-

实在不好意思，上大学现在才碰到电脑，关于模型是否可以被选取可以在节点管理器里面创建一个帮助体，有助于你在游戏里面选中该模型，帮助体设置可以就(0,0,0)

活到老学到老

谢谢大佬在线教学~
